傳力接頭產品的生產過程有遵守標準和標準之分
傳力接頭產品的生產過程有遵守標準和標準之分。遵守標準的生產過程是指從準備生產該種傳力接頭產品開始，直到把它生產出來的全部過程。標準的生產過程是指從原料投入生產開始，直到傳力接頭產品生產出來的全部過程。生產過程是人、財、物的消耗過程，也是創造具有新的價值和使用價值的物質財富的過程。
(二)生產過程的組成
遵守標準的生產過程，一般由生產準備過程、工藝過程、檢驗過程和運輸過程所組成。
1.生產準備過程。生產準備過程指在傳力接頭、伸縮器產品投入生產前所進行的生產技術準備過程。如技術、工藝設備、原材料物資準備，勞動組織準備和思想準備。
2.工藝過程。工藝過程指按工藝工序，改變勞動對象的形狀、性質、重量、外表等，使之成為成品的過程。它是生產過程最基本的構成部分。毛坯的制造、零件的加工、傳力接頭產品的裝配，都屬于工藝過程。
3.檢驗過程。檢驗過程指傳力接頭產品經過加工后，檢驗其是否達到了傳力接頭產品的工藝要求的過程。它是保證、監督和控制傳力接頭產品質量的過程，由檢驗工序所組成。遵守標準而言，檢驗過程包括對在制品、半成品和成品的全部質量檢驗工作。
4.運輸過程。運輸過程指對加工傳力接頭產品對象進行傳遞和運送的過程，由運輸工序所組成。
根據現場尺寸進行調整，在工作時可以把軸向推力傳遞至整個管道。

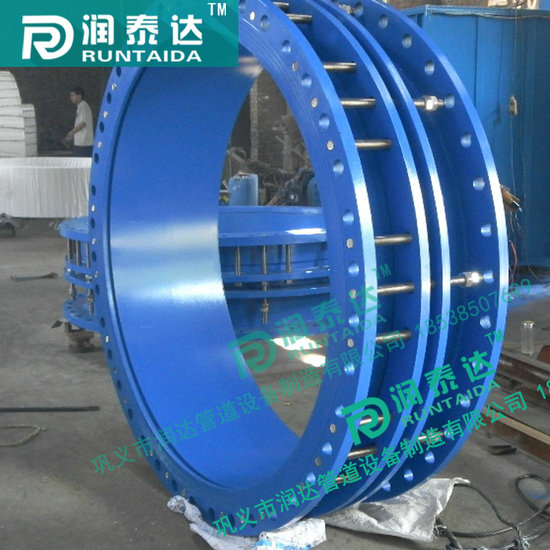

雙法蘭松套傳力接頭:
1、本體 2、密封圈 3、壓蓋 4、短管法蘭 5、螺柱 6、螺母
傳力接頭標準：
1、C2F型雙法蘭傳力接頭采用GB/T12465-2002標準，雙法蘭傳力接頭以前的型號為VSSJAF。
2、雙法蘭傳力接頭是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。雙法蘭傳力接頭能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。
3.雙法蘭傳力接頭由本體、密封圈、壓蓋、伸縮短管等主要部件組成。適用于兩邊均與法蘭連接的管道中，安裝時調節產品兩端與法蘭的安裝長度，對角集資均勻擰緊壓蓋螺栓，使其成為以整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。
優點：安裝簡單方便、方便閥門安裝；
特點：一邊法蘭、一邊焊接方式。
可拆式雙法蘭傳力接頭：可拆式雙法蘭傳力接頭VSSJAFC/CC2F適用于兩邊均與法蘭連接的管道中，安裝可拆式雙法蘭傳力接頭時調節產品兩端與法蘭的安裝長度，對角集資均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。
|
序號 |
名稱 |
數量 |
材料 |
|
1 |
本體 |
1 |
QT400-15、Q235A、ZG230-450、20 |
|
2 |
密封圈 |
1 |
NBR |
|
3 |
壓蓋 |
1 |
QT400-15、Q235A、ZG230-450、20 |
|
4 |
限位短管法蘭 |
1 |
Q235A、20、16Mn |
|
5 |
螺母 |
4n |
Q235A、20、1Cr18Ni9Ti |
|
6 |
長螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
|
7 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
