雙法蘭松套伸縮接頭的結構及彎管段內壁的受力情況

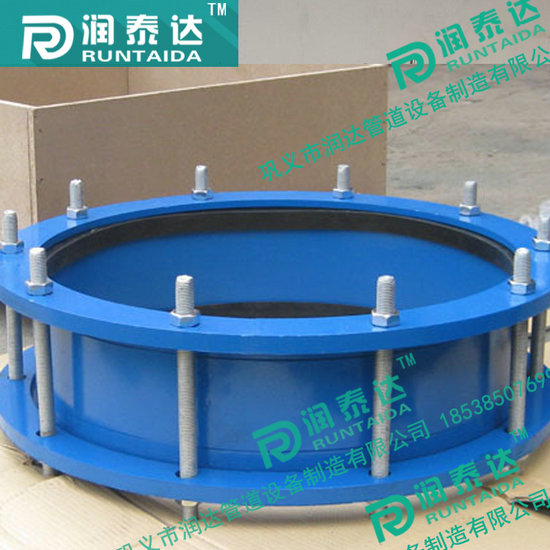

常常有朋友問我關于法蘭和補償器在各種管線中用于管子與閥門的連接問題，說以前的產品總是有很多小問題出現，很多客戶也抱怨他。說到這里我想起現如今有一種伸縮器可代替法蘭和補償器在各種管線中用于管子與閥門的連接，你們知道是什么嗎？我相信業界的朋友都已經知道了，是雙法蘭松套伸縮接頭，這是一種新型的管道連接器件，在相同的使用場合和條件下，其比波紋管式伸縮節的投資費節省20%～30%，安裝費約節省30%，安裝工效提高8～10倍。該伸縮接頭已在國內石油化工、船舶和動力等行業普遍應用。 結構特點 在化工管道代替補償器用的多為壓蓋式松套伸縮接頭。安裝時,在兩側需要連接的管線端分別套裝上壓蓋1、密封圈2和管套3后再上緊螺栓4。密封圈在螺栓和壓蓋的擠壓下便被壓緊在管線外壁上而形成密封和連接。管線兩端在管套內留有一定的軸向滑移空間,當其熱脹冷縮時,管線既可自由伸縮又不發生泄漏。
雙法蘭松套伸縮接頭的結構及彎管段內壁的受力情況：1.壓蓋；2.密封圈；3.管套；4.螺栓。
該伸縮接頭用的密封圈的選用很重要,可根據其操作溫度等使用條件的不同進行選擇。在-30～80℃時可選用氯丁橡膠+丁腈橡膠制的密封圈,它的耐油性和耐老化性能均很好,也耐酸堿,多用于常溫水、冷水，熱潤滑油及某些化學品等場合。我想通過我們伸縮接頭公司的介紹，大家對于這種新型的雙法蘭松套伸縮器有所了解了吧！在上次我們也講到了另外一種伸縮器-柔性套管式伸縮接頭大家也可以去了解一下。
伸縮接頭的作用
因?yàn)樯炜s接頭系列產品屬金屬制品、其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，被廣泛應用于電力、冶金、化工、給排水和污水處理等行業，主要作用于水泵于閥門和管道之間的連接。
伸縮接頭在管道運行中有一定的多向位移作用，對管道在運行中由于熱漲冷縮、地殼下陷和受力產生著重要的伸縮補償作用，因此，伸縮接頭可以緩解管道運行中的盲板推力，對管道起到一定的保護，特別 是對管道的安裝和維修提供了極大的便利。但是，在水泵出口處和管道轉角處，在無固定支墩、無限位支 墩和定向限位支墩支架的滑動管道連接中應采用傳力接頭和限位傳力接頭，或采用限位伸縮接頭和防拉脫限位橡膠接頭，以及可采用限位伸縮接頭及卡箍柔性接頭，因?yàn)閭髁宇^通過傳力螺栓（即全絲螺栓）能 把啟泵時的盲板推力傳導到泵和管道各部位，避免推力集中于管道轉角處或泵的近端，發生沖擊力損傷設備。 實際上在各種管道使用中，伸縮接頭、傳力接頭、伸縮器、橡膠接頭、卡箍式柔性接頭（卡箍）和快 速接頭在管道連接中都有其一個共同作用，對管道的運行起著伸縮補償位移作用，由于它們?cè)诠艿肋B接中有此共性，所以它們?cè)诠艿肋B接使用中有著可互補、互換之替代作用，只有在特定情況下選定某種型號系 列管件接頭使用。設計單位及安裝工程公司大多根據管道連接處所處的位置，以及此連接處是否在滑動管道中和管道轉角處及水泵閥門之間，在管道中有無固定支墩、有無限位支墩及定向限位支墩支架，合理選 用以上哪種型號系列管接頭。
|
序號 |
名稱 |
數量 |
材料 |
|
1 |
壓蓋 |
2 |
QT400-15、Q235A、ZG230-450、1Cr13、20 |
|
2 |
套筒 |
1 |
Q235A、20、16Mn、1Cr18Ni9Ti |
|
3 |
密封圈 |
2 |
NBR、CR、FPM、NR |
|
4 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
|
5 |
螺母 |
n |
Q235A、20、1Cr18Ni9Ti |
